4 Kanali 8A Frekwenza Għolja DMX & RDM Decoder
● Funzjoni DMX & RDM;
● Display numeriku;
● Seba 'frekwenza PWM;
● Dimming lineari jew logaritmiku;
● Protezzjoni multipla
Deskrizzjoni
Parametri tekniċi
Karatteristika Prinċipali tal-Prodotti
4 Kanali 8A Frekwenza Għolja DMX & RDM Decoder
● Ikkonforma mal-protokolli standard DMX512.
● Display numeriku diġitali, issettja l-indirizz tal-bidu tad-dekowd tad-DMX bil-buttuni.
● Funzjoni RDM tista 'tirrealizza l-interkomunikazzjoni bejn il-kaptan DMX u d-decoder.
● Pereżempju, l-indirizz tad-decoder DMX jista 'jiġi ssettjat minn console master DMX.
● 1/2/4 output tal-kanal DMX jintgħażel.
● 16bit (65536 livelli) /8bit (256 livelli) livell griż magħżula.
● PWM frekwenza 250/500/1000/2000/4000/
8000/16000Hz magħżula.
● Kurva ta' dimming logaritmika jew lineari li tista' tagħżel.● -Sħana żejda / -Tagħbija żejda / Protezzjoni ta 'ċirkwit qasir, tirkupra awtomatikament.
● GDE0408HF-RDM-1 għandhom portijiet tas-sinjali RJ-45 DMX, GDE0408HF-RDM-2 għandhom portijiet tas-sinjali DMX tat-terminal aħdar.
Strutturi u Installazzjonijiet Mekkaniċi
GDE0408HF-RDM-1

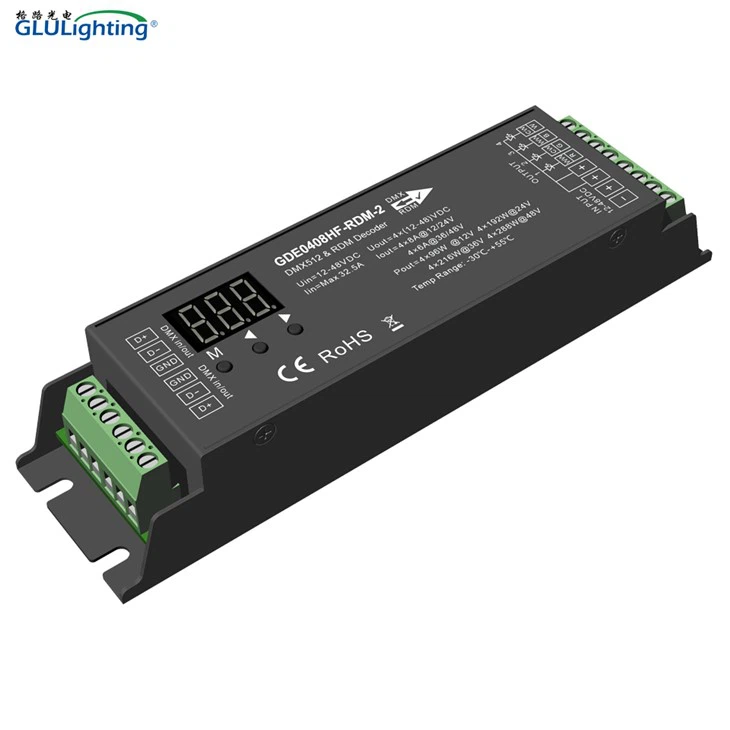

GDE0408HF-RDM-2
Konnetturi għal GDE0408HF-RDM-1 & GDE0408HF-RDM-2
Dimensjonijiet mekkaniċi
GDE0408HF-RDM-1
GDE0408HF-RDM-2
Dijagramma tal-Wiring
Għall-Istrixxa RGBW
Għal strixxa Bi-kulur
Nota:
1. Amplifikatur tas-sinjal DMX huwa meħtieġ jekk aktar minn 32 decoder huma konnessi, jew tuża linja tas-sinjal twila żżejjed, l-amplifikazzjoni tas-sinjal m'għandhiex tkun aktar minn 5 darbiet kontinwament.
2. Jekk l-effett ta 'recoil iseħħ minħabba linja tas-sinjal itwal jew kwalità ħażina tal-linja, jekk jogħġbok ipprova qabbad 0.25W 90-120Ω resistor terminali fit-tmiem ta' kull linja tas-sinjal DMX.
Dimming Kurva
★ Għal informazzjoni oħra dwar operazzjoni dettaljata pls irreferi għall-manwal tal-utent jew ikkonsulta l-bejgħ tagħna.
It-tags Popolari: 4 kanali 8a frekwenza għolja dmx & rdm decoder, iċ-Ċina, manifatturi, fornituri, fabbrika, personalizzati
Parametri Tekniċi
| Input u Output | Sigurtà u EMC | Ambjent | |||
| Vultaġġ tad-dħul | 12-48VDC | Standard EMC (EMC) | ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-17 V3.2.4 |
Temperatura tat-tħaddim | Ta: -30 OC ~ +55OC |
| Kurrent tad-dħul | 32.5A | ||||
| Vultaġġ tal-ħruġ | 12-48VDC | Standard tas-sigurtà (LVD) | EN 62368-1:2020+A11:2020 | Temperatura tal-każ (Mass.) | Ta: +75 grad |
| Kurrent tal-ħruġ | 4×8A@12/24V 4×6A@36/48V |
||||
| Tagħmir tar-Radju (AĦMAR) | ETSI EN 300 328 V2.2.2 | Klassifikazzjoni tal-IP | IP20 | ||
| Pakkett | |||||
| Qawwa tal-ħruġ | 4×96W @12V 4×192W@24V 4×216W@36V 4×288W@48V |
Ċertifikazzjoni | CE, EMC, LVD, RED | Daqs | L178x W50 x H38mm |
| Garanzija | Piż gross | 0.295kgs | |||
| Tip ta 'output | Vultaġġ Kostanti | Garanzija | 5 snin | ||
